混合醇装车泵12个主要部件是什么?
[日期:2019-09-16]
[点击次数:次]
混合醇装车泵12个主要部件是什么?
混合醇装车泵主要由泵头、磁力传动器(磁缸)、电动机、底座等几部分零件组成。混合醇装车泵磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机通过联轴器带动外磁转子旋转时,磁场能穿透空气间隙和非磁性物质隔离套,带动与叶轮相连的内磁转子作同步旋转,实现动力的无接触同步传递,将容易泄露的动密封结构转化为零泄漏的静密封结构。由于泵轴、内磁转子被泵体、隔离套完全封闭,从而彻底解决了“跑、冒、滴、漏”问题。
MP系列混合醇装车泵广泛应用于石油、化工、冶金、制药、电镀、环保等行业,可输送100℃以下易燃、易爆、剧毒、贵重液体。采用磁力传动原理,无泄漏输送腐蚀性介质。流量:3.2-100m3/h 扬程:20-80m 功率:0.75-75KW。适用于输送吸入压力不大于0.2MPa,最大工作压力1.6MPa,温度不超过100℃,密度不大于1600kg/m3,粘度不大于 30×10-6m2/S的不含硬颗粒和纤维的液体。

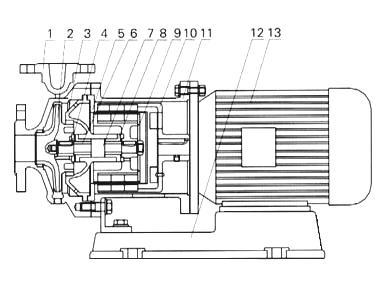

1 |
泵体 |
2 |
叶轮 |
3 |
轴承体 |
4 |
止推环 |
5 |
隔离套 |
6 |
轴套 |
7 |
泵轴 |
8 |
轴承 |
9 |
内磁钢总成 |
10 |
外磁钢总成 |
11 |
联接架 |
12 |
底座 |
13 |
电机 |
|
|
